L'attuatore di asta elettrica è un dispositivo integrato elettromeccanico che converte il movimento rotazionale in movimento alternativo lineare attraverso l'unità del motore. La sua struttura centrale include un motore di trasmissione, il meccanismo di trasmissione e l'asta di spinta (biella), utilizzato principalmente per ottenere azioni di spinta, tiro, sollevamento o apertura/chiusura dei carichi. L'attuatore di asta elettrica è un'attrezzatura di trasmissione lineare comune nei campi industriali e civili.
L'attuatore dell'asta elettrica è un dispositivo di movimento lineare compatto che utilizza un motore per guidare un'asta per eseguire movimenti telescopici, ottenere funzioni di spinta, tiro o posizionamento. È un tipo di suddivisione di attuatore lineare elettrico, caratterizzato da una struttura a bordo metallica esposta/estensibile, con struttura semplice e installazione flessibile, adatto per scenari di movimento lineare con carichi piccoli e medi.
La struttura diElectricRodActuator è relativamente compatto e i suoi componenti principali includono:
|
Motore di guida |
Fornisce la fonte di alimentazione, i tipi comuni includono il motore DC (12V/24V, adatto per le piccole attrezzature), il motore CA (220 V/380 V, adatto per scenari industriali) o un motore a covo (utilizzato per un semplice controllo di posizionamento). |
|
Meccanismo di trasmissione |
Convertire il movimento rotazionale del motore in movimento lineare e il più comunemente usato è la struttura del dado della vite (come la vite trapezoidale o la vite a sfera) 1). Il motore guida la vite per ruotare e il dado è rigidamente collegato all'asta di spinta. Quando la vite ruota, il dado si muove lungo la direzione assiale della vite, spingendo così l'asta di spinta per estendersi o ritirarsi. 2). Alcuni modelli usano i meccanismi di riduzione degli ingranaggi (come gli ingranaggi a vite senza fine), che combinano le funzioni di riduzione della velocità e della forza crescente, nonché il blocco di sé - (per evitare che il carico scivolasse a causa del proprio peso). |
|
Push Rod (bordo del pistone) |
Di solito un'asta di metallo (come l'acciaio cromato), direttamente collegata al carico, con un'interfaccia di montaggio (come un albero a spillo, una flangia o una filetta) progettata all'estremità per una facile connessione con il componente guidato. |
|
Shell and Guide Device |
Il guscio metallico protegge la struttura interna e il manicotto guida garantisce la stabilità durante il movimento lineare dell'asta di spinta, riducendo l'offset radiale. |
|
Controllare e limitare i componenti |
1). Interruttore del limite di percorso: quando l'asta di spinta raggiunge la posizione massima di estensione/contrazione, l'interruttore del trigger interrompe l'alimentazione del motore per evitare il sovraccarico. 2). Dispositivo di feedback opzionale: alcuni modelli di grado industriale sono dotati di potenziometri o encoder per il feedback della posizione di push dell'asta, supportando un semplice controllo della posizione. |
Caratteristiche delle prestazioni chiavedi electricRodActuator
|
Struttura compatta |
Il meccanismo del motore e della trasmissione è integrato in uno, con un piccolo volume e requisiti di spazio di installazione bassi, adatti a scene strette. |
|
Facile da usare |
Controllando direttamente la rotazione in avanti e inversa del motore attraverso interruttori, relè o PLC, è possibile ottenere l'estensione e la retrazione dell'asta di spinta senza la necessità di un sistema di controllo complesso. |
|
Capacità di auto -bloccaggio |
I modelli che utilizzano ingranaggi a vite senza fine o viti trapezoidali possono essere bloccati dopo l'errore di alimentazione, impedendo al carico di muoversi sotto la gravità (come la piattaforma di sollevamento che rimane a mezz'aria). |
|
Gamma di carico e tratto |
La spinta è generalmente tra 10N-100KN (10 tonnellate) e la corsa varia da decine di millimetri a diversi metri (comunemente 50 mm-1000 mm), che possono essere personalizzati in base alle esigenze. |
|
Livello di protezione |
La maggior parte dei modelli civili sono IP44 (polvere, impermeabile, a prova di splash), mentre i modelli industriali possono raggiungere IP65 (alti - a prova di spray d'acqua a pressione), adatto per ambienti umidi e polverosi. |
|
Costo inferiore |
Rispetto ai cilindri elettrici del servo o ai cilindri idraulici, ha una struttura più semplice, minori costi di produzione ed è facile da mantenere (senza la necessità di olio idraulico o aria compressa). |
Differenze dai prodotti correlati
|
Tipo di prodotto |
Differenze fondamentali |
Caratteristiche tipiche |
|
Attuatore a canna a spinta elettrica |
Struttura semplice, con "estensione e contrazione di spinta" come funzione core, scarsa precisione di controllo |
Installazione a basso costo, facile, adatto per una guida semplice |
|
Servo cilindro elettrico |
Servo Motor+chiuso - Controllo del loop, enfatizzando l'elevata precisione e l'alta risposta dinamica |
Precisione di posizionamento fino a ± 0,01 mm, utilizzata in scene di precisione |
|
Asta di spinta pneumatica |
Guidato dall'aria compressa, dipendente dalla fonte d'aria, con bassa spinta |
Velocità rapida ma scarsa rigidità, adatta per scenari di carico leggero |
L'attuatore di asta elettrica è una soluzione di trasmissione lineare economica e pratica con il vantaggio fondamentale di "semplice spinta - e funzionamento affidabile", ampiamente utilizzata in scenari con requisiti a bassa precisione (di solito precisione di posizionamento entro ± 1 mm). Rispetto ai sistemi idraulici o pneumatici, non richiede condotte complesse, è facile da installare e mantenere ed è pulito e rispettoso dell'ambiente, rendendolo una scelta comune per sostituire le tradizionali unità manuali o pneumatiche.
Gli attuatori di asta elettrica si stanno evolvendo da semplici componenti di esecuzione a unità elettromeccaniche intelligenti, con il loro design modulare e bassi vantaggi di costo - aumentano continuamente il loro tasso di penetrazione nei dispositivi Internet of Things (IoT). Per gli scenari che richiedono un movimento lineare affidabile e un controllo minimalista, le aste di spinta elettriche sono ancora la soluzione efficace -.

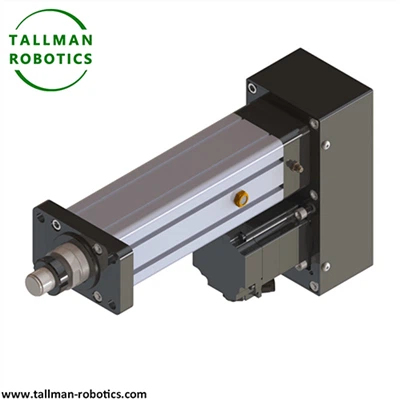

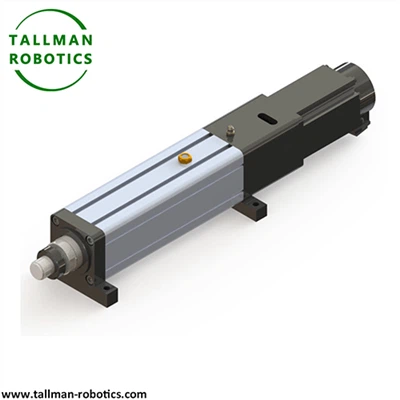

Qui, introduciamo un cilindro elettrico in serie con i dati come segue:
Sei invitato a guardare altri progetti o visitare la nostra galleria video di YouTube: https://www.youtube.com/@tallmanrobotics
Gli attuatori di asta di spinta elettrica sono ampiamente utilizzati in vari settori come l'industria, il civile, il medico e l'agricoltura a causa della loro struttura compatta, facile operazione, basso costo e assenza di sistemi ausiliari complessi come olio idraulico e aria compressa. Quello che segue è una classificazione dettagliata dei suoi tipici scenari di applicazione:
1. Campo di automazione industriale
Negli scenari industriali, le aste di spinta elettriche sono utilizzate principalmente per ottenere la spinta del materiale, l'apertura e la chiusura delle attrezzature o la regolazione della posizione, particolarmente adatte per scenari che non richiedono un'elevata precisione ma richiedono una guida stabile:
|
Catena di montaggio e magazzino |
Push del materiale: spingendo il flusso di pezzi nella catena di montaggio, come il trasferimento del materiale tra le cinture del trasportatore e l'azione di spinta delle apparecchiature di smistamento. Scaffali e meccanismi di trasportatore: controllare l'estensione/retrazione degli scaffali telescopici o regolare la tensione e l'angolo di inclinazione delle cinture del trasportatore. |
|
Controllo della valvola e del gate |
L'apertura e la chiusura automatica delle valvole industriali (come valvole di gate, valvole a farfalla, valvole a sfera), sostituzione del funzionamento manuale, adatto per il controllo dei fluidi per tubazioni (acqua, gas, polvere, ecc.). Il sollevamento e l'abbassamento di piccole porte (come porte di silo e porte per il trattamento delle acque reflue) controllano il flusso di materiali o liquidi. |
|
Assistenza per macchine utensili e attrezzature |
L'apertura e la chiusura automatica di coperture protettive per macchine utensili, serraggio/rilascio di apparecchi per il pezzo (scenari a basso carico). L'unità d'azione di meccanismi di spinta e sigillatura nei macchinari di imballaggio, come il dispositivo di serraggio di una macchina da imballaggio in scatola di cartone. |
2. Attrezzature civili e commerciali
Negli scenari quotidiani e commerciali, le aste di spinta elettriche vengono spesso utilizzate per migliorare l'automazione e la convenienza delle attrezzature e migliorare l'esperienza dell'utente
|
Attrezzatura per mobili e ufficio |
Divano/sedile elettrico: regolare l'angolo posteriore e il supporto delle gambe per ottenere la commutazione della postura sdraiata. ELEANGE TABELLA/CONTO BASSO: regolare l'altezza del desktop attraverso l'asta di spinta per soddisfare le esigenze di uffici emanciti o utenti di diverse altezze. ABBIGLIAMENTO TV/armadio di stoccaggio: la canna a spinta nascosta guida l'apertura/chiusura automatica della porta del mobile o regola l'angolo di pitch della TV. |
|
Porte, finestre e sistemi di parasole |
Apri delle finestre automatiche: usato per alti edifici, scantinati o finestre alti - che sono difficili da utilizzare manualmente (come lucernari di fabbrica, finestre laterali a serra), per ottenere la ventilazione o l'automazione dello scarico del fumo. Sun Shade/Blinds: controlla l'estensione e la retrazione del parasole o l'angolo delle tende per regolare l'illuminazione interna. |
|
Attrezzatura per display commerciale |
Sollevamento Booth: guidare il sollevamento o l'abbassamento della piattaforma espositiva per evidenziare i punti di visualizzazione chiave (come il passaggio da parte delle mostre in musei e mostre). Assistenza automatica delle porte: push - estrazione per piccole porte commerciali (come porte di vetro nei minimarket e nelle banche). |
3. Attrezzatura medica e di riabilitazione
Il campo medico ha requisiti elevati per la sicurezza e la stabilità delle attrezzature e la funzione di bloccaggio auto -- dell'asta di spinta elettrica (per prevenire il movimento accidentale) lo rende una scelta ideale:
|
Letto e attrezzatura infermieristica |
Letto di infermieristico elettrico: regolare il sollevamento della scheda del letto, l'angolo di inclinazione della parte posteriore e delle gambe, rendendo conveniente per i pazienti alzarsi, girare o per il personale medico che si prendesse cura di loro. Sedie a rotelle e scooter per mobilità: alcune sedie a rotelle elettriche hanno una regolazione degli schieni e il sollevamento del pedale per migliorare il comfort di guida. |
|
Equipaggiamento di riabilitazione e trattamento |
Attrezzatura di addestramento per la riabilitazione: come macchine per le gambe e dispositivi di riabilitazione al braccio, che controllano la traiettoria di movimento attraverso le aste di spinta per aiutare i pazienti nell'addestramento delle attività articolari. Attrezzatura ausiliaria chirurgica: Fine - Tuning di piccole tabelle operative (come regolare l'altezza e l'angolo delle sedie dentali). |
4. Attrezzatura di protezione agricola e ambientale
Negli scenari agricoli e ambientali, le aste di spinta elettriche sono adatte per ambienti esterni o umidi (alcuni modelli hanno un livello di protezione di IP65) e possono sostituire il funzionamento manuale:
|
Strutture agricole |
Serra: controlla l'apertura e la chiusura di lucernari e finestre laterali (regolare la temperatura e l'umidità) o il rotolamento e la svolgimento di macchine per film (ventilazione di controllo). - Equipaggiamento da riproduzione: come il sollevamento della depressione dell'alimentazione nel pollaio e la spinta e il tiro della tavola di pulizia delle feci, per ottenere l'allevamento automatizzato. |
|
Protezione ambientale e igiene |
Attrezzatura per il trattamento delle acque reflue: azione di pulizia di piccole macchine a griglia, apertura e chiusura delle porte del serbatoio di sedimentazione, controllo del flusso d'acqua o impurità di pulizia. Equipaggiamento di smaltimento dei rifiuti: capovolgimento automatico dei bidoni della spazzatura, azione di spinta di camion della spazzatura a compressione (scenari a basso carico). |
5. Automobili e trasporti
Nei veicoli o nelle attrezzature per l'assistenza al traffico, le aste di spinta elettriche vengono utilizzate per piccole esigenze di guida:
|
Veicoli speciali |
RV: il tavolo retrattile, il sole e il gradino all'interno dell'auto migliorano la comodità del viaggio. Veicolo ingegneristico: sollevamento e abbassamento di piccole piattaforme operative (come la regolazione del supporto ausiliario per veicoli di lavoro di altitudine - alti). |
|
Strutture di trasporto |
Barriera e ringhiera: controlla il sollevamento/abbassamento della barriera (come nei parcheggi, le stazioni a pedaggio), in sostituzione della trasmissione pneumatica o idraulica. Autobus/metropolitana: drive per assistenza per porte (veicoli piccoli), regolazione dell'angolo di sedile. |
Il vantaggio fondamentale degli attuatori di asta di spinta elettrica risiede nella loro semplice guida, a basso costo e facile manutenzione, rendendoli più adatti per scenari con requisiti di precisione a basso posizionamento (di solito entro ± 1 mm) e carichi moderati (10N-100KN). Dalla produzione industriale alla vita quotidiana, dalle cure mediche all'allevamento agricolo, le applicazioni dell'attuatore di asta elettrica coprono varie esigenze di azionamento della luce e di media carico che richiedono un movimento alternativo lineare, rendendolo un'alternativa economica e pratica alle unità manuali, pneumatiche o idrauliche.
